室外箱式變電站接地的做法

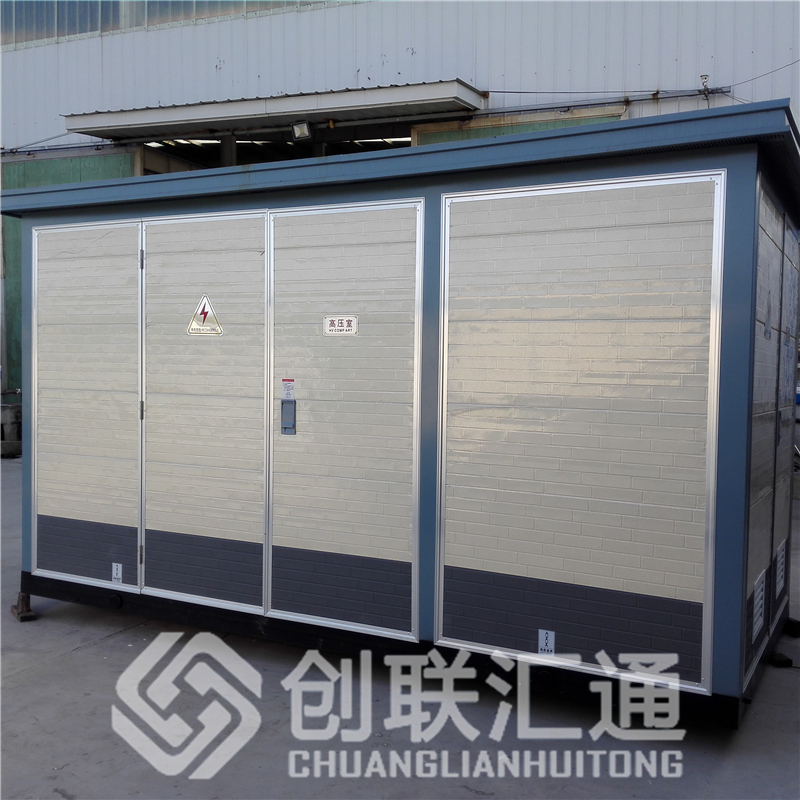

箱變其實就是箱式變電站，又叫預裝式變電所或預裝式變電站。是一種高壓開關設備、配電變壓器和低壓配電裝置，按一定接線方案排成一體的工廠預制戶內、戶外緊湊式配電設備，即將變壓器降壓、低壓配電等功能有機地組合在一起,安裝在一個防潮、防銹、防塵、防鼠、防火、防盜、隔熱、全封閉、可移動的鋼結構箱，特別適用于城網建設與改造，是繼土建變電站之后崛起的一種嶄新的變電站。

前幾年全國各地都臨時建設了集中醫療收治病房，特別是武漢“火神山”醫院，箱變作為標準化電源配置形式，共設置了24座，可謂是規模之大！但是往往設計和施工時，我們忽略了其接地做法，平時做設計的朋友，在圖紙上可能也未交待完善。下面本文就給大家簡單地講一講室外箱式變電站接地的做法，看完文章，希望能給廣大電氣設計人員一些參考。

※ 室外箱變接地的做法（接地?zé)o小事）：

◆ 箱變接地電阻值不應大于4歐姆，水平接地極不滿足時，應增加垂直接地極。

◆ 接地裝置埋設深度不小于1米，以滿足跨步電壓的安全要求。

◆ 所有電氣設備外殼和底座均應與接地裝置可靠連接。

◆ 變壓器底座、箱變底座應與接地裝置直接連接，連接點均不少于2處(可在底座兩端設置)，以使得其可靠接地。

◆ 所有接地裝置均應作熱鍍鋅處理，防金屬腐蝕。

◆ 接地裝置的所有搭接點必須可靠焊接，搭接長度應為扁鋼寬度的⒉倍或圓鋼直徑的6倍。

◆ 接地裝置邊緣經常有人出入的通道處應鋪設碎石混凝土路面或?yàn)r青路面。
