全地埋式箱變

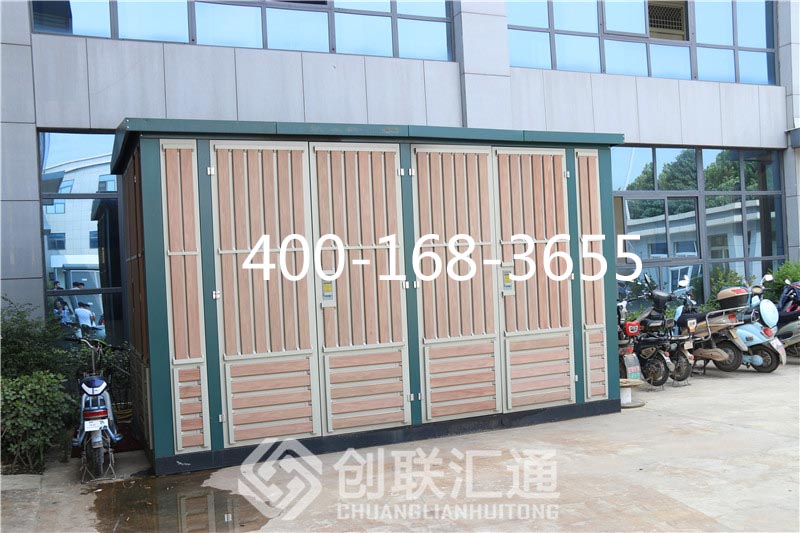

 全地埋式箱變主要由地埋式變壓器和廣告燈箱式的戶外開關設備組成。地埋式變壓器是由變壓器、高壓負荷開關、熔斷器等組合在一起的一種緊湊型的變電設備，它安裝在地坑中，不占用地表空間，而且能在一段時間內浸沒在水中運行。廣告燈箱式的戶外開關設備為集廣告牌及戶外開關設備為一體的混合結構，安裝在地面。箱體內部為戶外高低壓配電柜，兩側為廣告燈箱，具有視覺效果。

全地埋式箱變的結構特點：

 全地埋式箱變采用的地下式組合變壓器具有以下特點：


 (1)箱體采用不銹鋼制作、全密封，防護等級達IP68，可浸入水中運行。

 (2)高低壓進出線采用防水密封、絕緣、屏蔽的接線方式，運行安全。

 (3)采用環烷基變壓器油，確保具有良好的散熱能力，

 (4)可采用非晶合金鐵心。

 (5)緣耐熱等級高。

 (6)后備及插入式熔斷器，給予變壓器安全的保護。

 (7)負荷開關具有二、三、四位置形式，適用于多種供電系統。

 預制全地埋式箱變的地坑基礎：

 全地埋式箱變的地坑基礎在工廠預制，預制的地坑基礎具有以下特點：

 (1)地坑基礎可采用6mm以上鋼板預壓成型，密封結構，確保地表水及其它雜物不能進入地坑內：也可采用預制式鋼筋混凝土結構，采用防水處理，確保基礎不滲漏，

 (2)地坑底部設置有集水池，并安裝有自動排水系統控制的潛水泵。

 (3)地坑內安裝有高低壓電纜安裝支架，方便電纜安裝固定。

 (4)地坑內安裝有防水照明燈，方便檢修。

 (5)基礎頂蓋設有可打開的檢修孔。
