XL-21低壓動力配電柜 xl-21動力柜使用說明書

　　XL-21行動力柜，可廣泛用于交流50Hz、額定工作電壓為380V(660V)、額定工作電流至630A作為冶金、礦山、石油、化工、電力、建材、機械加工、交通運輸、賓館、飯店等三相四線電力系統的動力配電和明配電用,對線路的過載,短路及漏電提供保護,并對電路進行正常轉換,該產品系戶內封閉裝置,其外殼防護等級為IP40.產品符合GB7251.1及IEC60493-1等標準

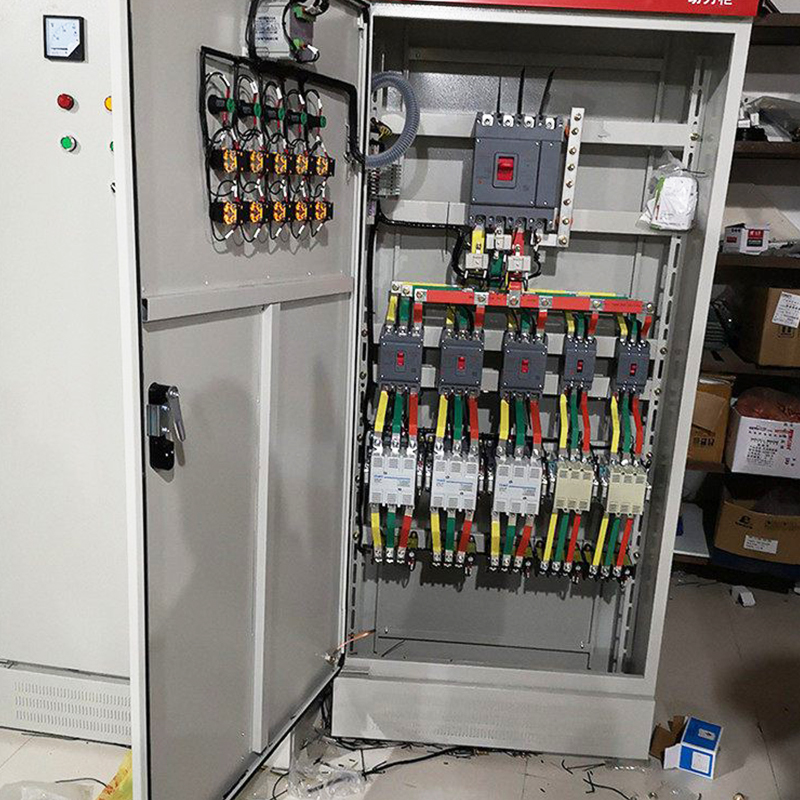

　　XL-21型動力柜系封閉防塵式，外殼用冷軋鋼板彎制而成，可以作為切換電源之用，動力柜前面裝有一只電壓表，指示匯流排母線的電壓，動力柜前面有門，門打開后，柜內部設備敞露，便于檢修維護。XL-21型動力配電柜均采用新型電器組件，具有結構緊湊，檢修方便，線路方案可以靈活組保等特點，動力柜除裝有空氣斷路器和熔斷器作為短路保護外，還裝有接觸器和熱繼電器，柜前門可裝指示電表，操作按鈕和指示燈。柜上還可附設母線箱，適用于多臺并列安裝。母線箱用鋼板彎制而成封閉式，其高度為300毫米。

　　使用條件：

　　海拔<2000米，

　　溫度-15℃-+40℃，

　　24小時內平均溫度部超過+35℃，

　　在+20℃時，

　　相對濕度為90%。

　　特點：

　　1、前后擋板可套色組合，增強環境協調性及視覺性

　　2、框架采用2.0MM厚優質冷軋鋼板，增強機械強度及防盜

　　3、組裝式結構，方便、靈活

　　4、豎梁位置可調節，提供充足使用空間

　　5、進出線方式為下進下出
